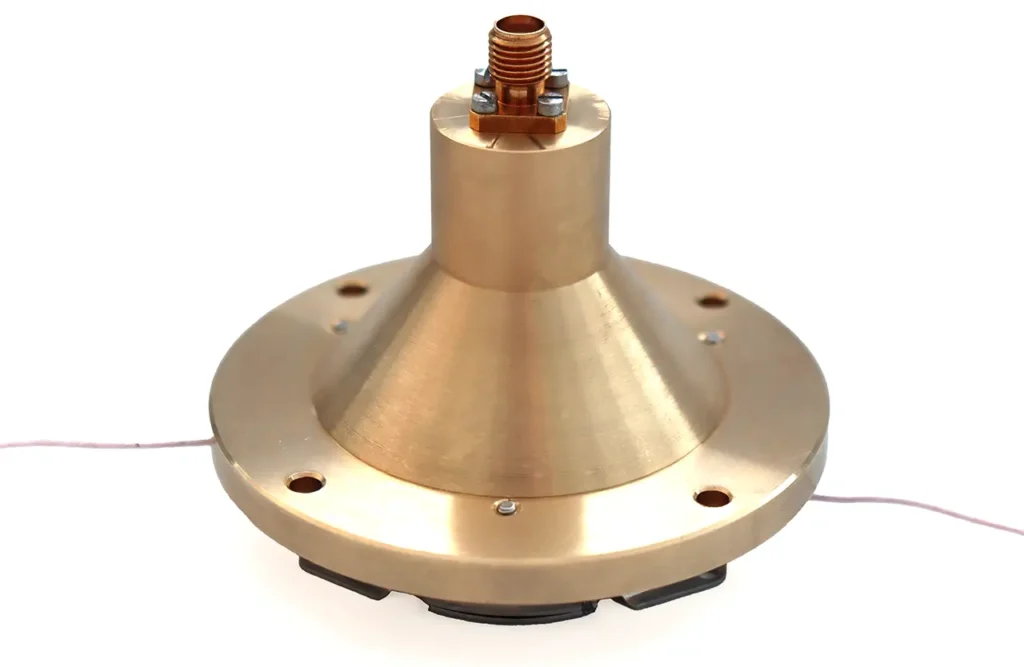

Чтобы обеспечить максимально эффективную передачу приходящего на анод импульса на выходной SMA-разъём детектора, а также наиболее качественное воспроизведение импульса, необходимо, чтобы сопротивление передающей линии от SMA к аноду было как можно более стабильным. Так как сопротивление SMA-разъёмов и входное сопротивление большинства высокоскоростных анализаторов составляет 50 Ом, необходимо, чтобы сопротивление детектора было таким же. Для согласования с сопротивлением входа усилителя в TOF-детекторах ВТЦ «Баспик» используется анод конусной формы, в котором переход от рабочей поверхности анода к внутреннему диаметру провода внутри коаксиального кабеля через разъём SMA осуществляется плавно.
Спецификации

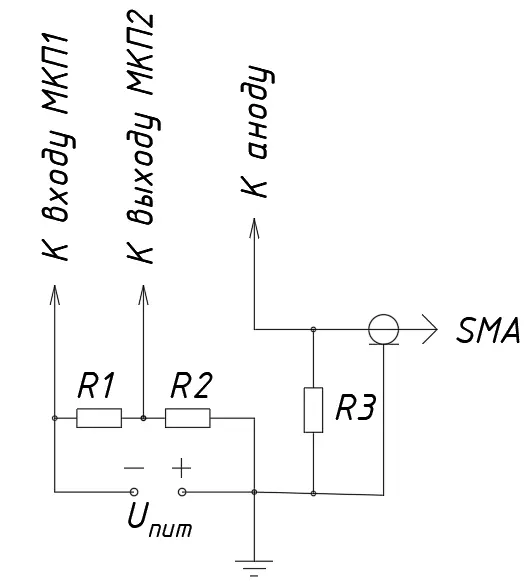

Схема электрическая включения детектора
R1 = 2 МОм; R2 = 300 кОм; R3 = 100 кОм ÷ 1 МОм
Форма выходного импульса
Детектор с конусным анодом обеспечивает выходной импульс малой длительности без затухающих колебаний.
Основные параметры
| Наименование параметра | Норма |
|---|---|
| Диаметр канала МКП (µm) | 10 |
| Рабочий диаметр (mm) | 26 |
| Кол-во МКП | 2 |
| Ширина импульса (ps) (max) | 900 |
| Время нарастания переднего фронта (рs) | 450 |
| Усиление | 1×107 |
| Амплитудное разрешение, % (max) | 135 |
| Плотность скорости счёта (max.) (s-1×см-2) | 3 |
| Напряжение на МКП (kV) | 2,2 |
| Напряжение выход МКП — анод (kV) | 0,3 |
