Волоконно-оптический преобразователь (ВОП) — комплектующее изделие из оптического стекла, представляющее собой пучок регулярно расположенных оптических волокон диаметром в несколько микрон, спеченных и спрессованных вместе для передачи изображения с одного торца на другой.
Конструкция и принцип работы

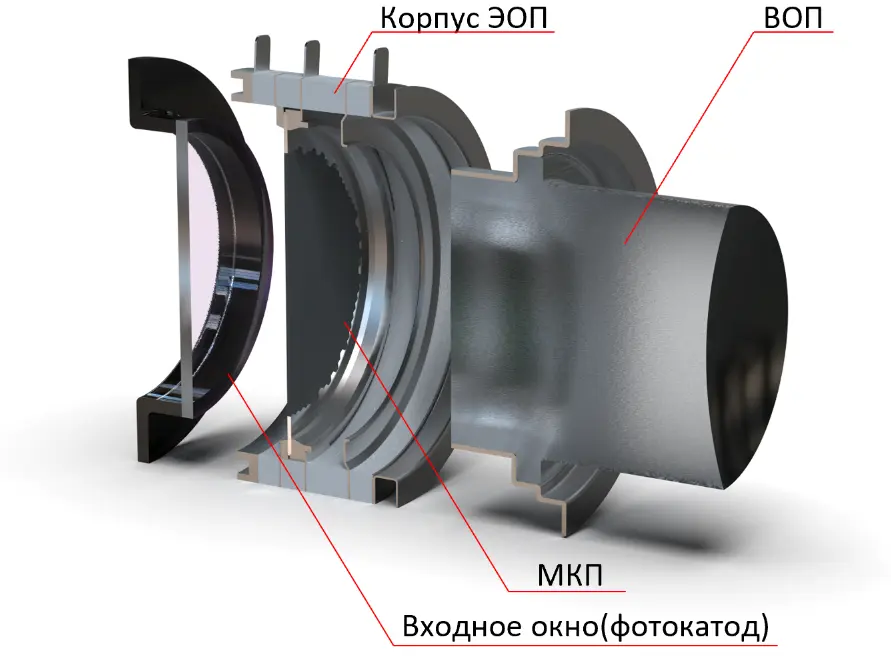

Волоконно-оптические пластины применяются в качестве входных и выходных окон электронно-оптических преобразователей (ЭОП), как экраны электронно-лучевых трубок и МКП-детекторов. В составе прибора применения ВОП выполняют функции передачи и коммутации световых сигналов, передачи оптического или электронно-оптического изображения, преобразования формы сечения светового сигнала, коррекции кривизны поля оптической системы.
Применение

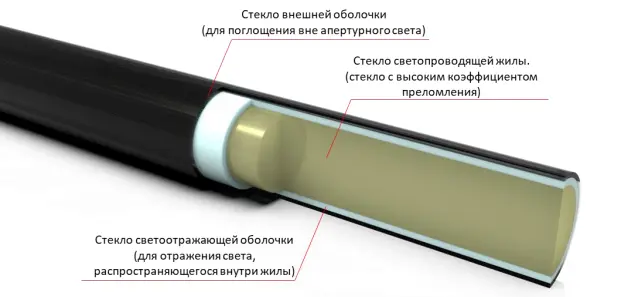

ВОП имеет многоканальную сотовую структуру. В состав комплектующего изделия входят три рабочих стекла: проводящая жила, отражающая оболочка, поглощающая оболочка. Принцип работы преобразователя основан на полном внутреннем отражении света.
На входе ЭОП применяется прямой плоскопараллельный ВОП. На выходе ЭОП применяются ВОП различных конструкций:
- с поворотом изображения на 180 градусов;
- прямые, без поворота изображения.
Основные параметры ВОП
| Наименование параметра, единица измерения | Норма |
|---|---|
| 1. Размер единичного волокна, мкм, | не более 4,5 |
| 2. Предел разрешения в центре, пар лин./мм | 110 |
| 3. Предел разрешения в зоне рабочего диаметра без оборачивания изображения, пар лин./мм | 110 |
| 4. Предел разрешения в зоне рабочего диаметра с оборачиванием изображения на 180˚, пар лин./мм | 90 |
| 5. Коэффициент пропускания на длине волны 550 нм: | |
| — для ВОП без оборачивания изображения; | 0,55 (Ø 3 мм), 0,45 (Ø 17 мм) |
| — для ВОП с оборачиванием изображения | 0,55 (Ø 3 мм), 0,45 (Ø 17 мм) |
| 6. Структурная неравномерность пропускания при сканировании световым пятном (20х20) мкм, % | 5 |
| 7. Угол поворота изображения (для инвертора), градус | 180 (±1⁰) |
| 8. Числовая апертура | 1 |
| 9. Локальная дисторсия изображения, мкм | В центральной зоне (Ø2 мм) — не более 15, В остальной зоне (Ø2 – 18,6 мм) — не более 25 |
| 10. Общая дисторсия изображения в зоне всего рабочего диаметра | 60 |
| 11. Вакуумная плотность, м3×Па/с | 1×10-12 |
| 12. Радиусы выходных поверхностей (для ВОП со сферой), мм: | 40, 18 |
